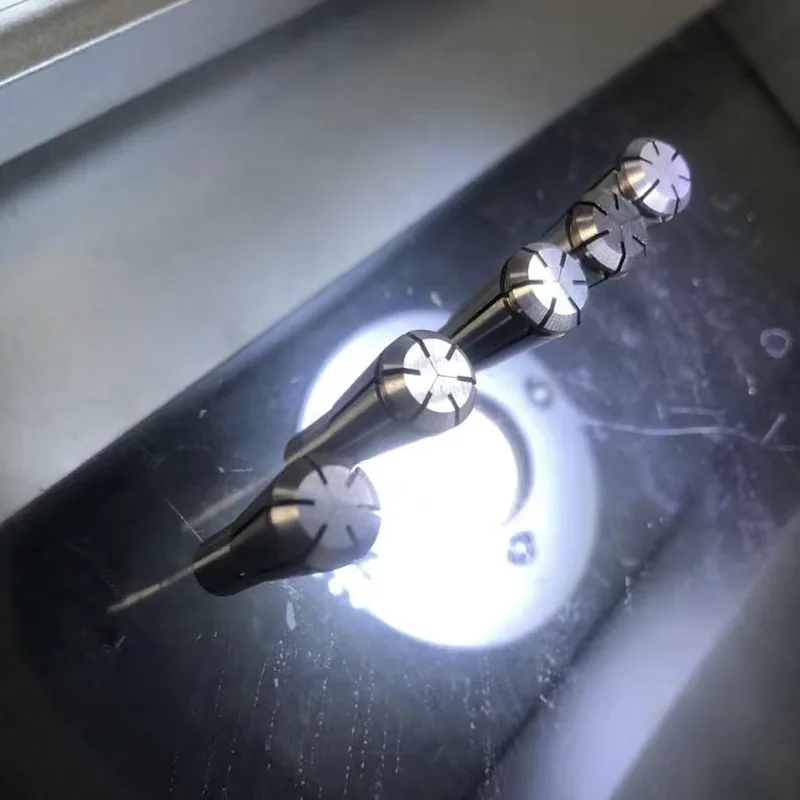

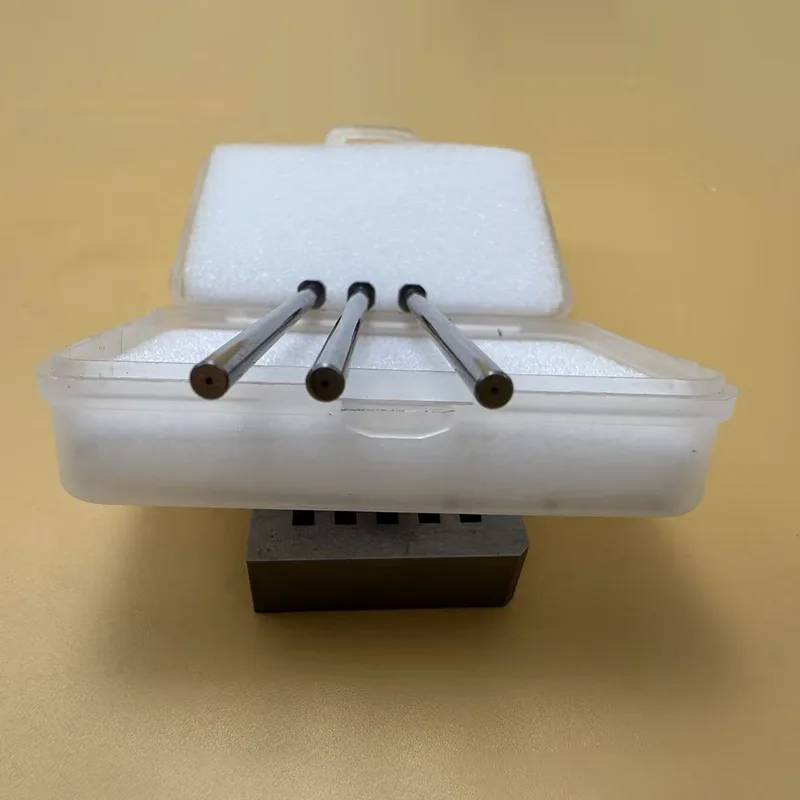

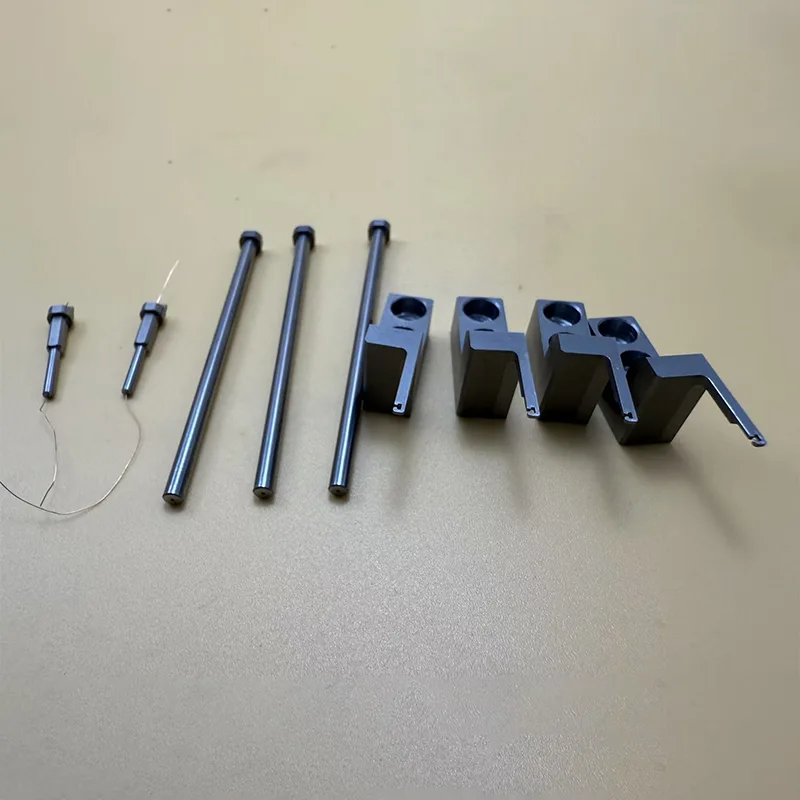

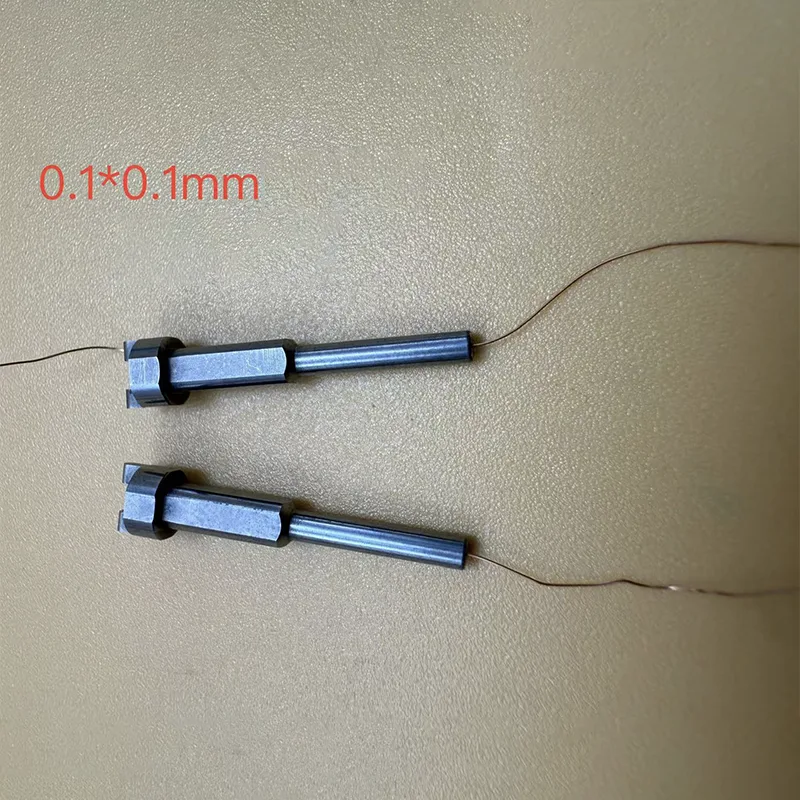

超硬ガイドノズル部品

炭化タングステン ガイド ノズル部品は、炭化タングステン ワイヤ ノズルまたは炭化タングステン ガイド ピンとも呼ばれ、炭化タングステンの優れた特性から作られた精密ガイド部品です。その中心的な機能は、ワイヤを通してワイヤをスムーズにガイドし、損傷を防ぐことです。巻線、伸線などさまざまな産業において、生産精度を確保する重要な部品です。

製品の材質

炭化タングステン ガイド ノズル部品は主に高品質の炭化タングステン (タングステン鋼) で作られています。鋼製ベースなどの補助構造物と組み合わせて使用​​する製品もあります。さまざまなグレードのタングステン鋼がさまざまな用途に適しています。たとえば、YG6X グレードは優れた耐摩耗性と靭性を兼ね備えており、鋼線や非鉄金属線のガイドに適しています。 YG8 グレードは優れた全体的なパフォーマンスを備えており、ほとんどの従来のワイヤ処理シナリオに対応できます。

製品性能

炭化タングステン ガイド ノズル部品は一般に HRA90 以上の硬度を達成し、曲げ強度は最大 2300 N/mm² に達します。耐摩耗性は普通鋼をはるかに上回り、寿命は同様の鋼部品の10倍以上です。 550℃でも高い硬度を維持し、熱膨張係数が低いため、高温と低温が交互に繰り返される生産環境でも構造の安定性を確保します。特殊な処理を経て、一定の耐食性と耐酸化性を備えており、さまざまな産業環境に適しています。

構造設計

炭化タングステンガイドノズル部品は、ほとんどが管状構造で設計されており、クランプセクションとリードアウトセクションに分かれています。クランプ部の外径を少し大きくして安定した装着を実現し、導出部の穴径は電線の仕様に合わせて設計しており、スムーズな移行が可能です。内側の穴と両端の入口/出口ポートは科学的に円弧状に設計されており、ワイヤー通過に適切な角度を確保し、詰まりを防ぎます。多条巻などの複雑な加工に対応するため、2穴、多穴などの特殊構造も特注で製作可能です。

加工精度

複数の研削プロセス（粗、中、細、極細）により、内穴の表面粗さはRa0.1に達し、湾曲した端部ではさらに低くなります（Ra0.025）。加工限界は、穴径 ≥0.15mm、肉厚 ≥0.10mm、および寸法公差 0.01mm 以内を達成できます。工場から出荷される前に、すべての部品は電子顕微鏡を使用して完全な検査を受け、内穴と曲率の間の自然な移行を確認し、スムーズなワイヤ通過を保証します。

アプリケーションシナリオ

モーターとモーターの製造: 炭化タングステン ガイド ノズル部品は、直巻モーター、ファン モーター、マイクロ モーターのステーター コイルとローター コイルを巻くためのコア コンポーネントです。巻線中にエナメル線を正確にガイドし、絶縁層の傷を防ぎ、モーターコイルの導電性と寿命を確保します。

ワイヤー加工業：ワイヤー、ケーブル、ステンレス鋼線の製造において、伸線や搬送の際にワイヤーをガイドするために使用されます。滑らかな内孔により表面の摩耗が軽減され、均一な線径と滑らかな表面が確保されます。

その他精密加工分野：CNC自動巻線機等の各種精密コイル加工に対応。コイルの多芯並列巻きなどの特殊な加工にも対応可能です。カスタマイズされたモデルの中には、1 ～ 500 mm のさまざまな仕様のワイヤのガイド ニーズにも対応できるものもあります。

サポートされるカスタマイズサービス

標準仕様：穴径、長さ、外径などを完備した各種標準品を取り揃えております。たとえば、穴の直径が 0.15 mm から始まるモデルもあり、外形寸法は 1 ～ 500 mm の範囲をカバーできます。

カスタマイズサービスをサポート：特殊な穴径、不規則な構造（平坦または楕円など）、特定の曲率を備えたワイヤ入口/出口ポートなど、ユーザーが提供した図面またはサンプルに基づいたカスタマイズをサポートします。一部のメーカーでは最低注文数量が低く、一括カスタマイズや短納期サービスも提供できます。総供給量は一度に50,000ユニット以上の購入ニーズを満たすことができます。
